一文带你快速了解混凝土结构防火涂料 GB 28375-2012

来源：涂料驿站

作者：黄炫瑞

1175

2023-05-22 19:01:35

驿站导读：本标准规定了混凝土结构防火涂料的术语和定义、产品分类、一般要求、技术要求、试验方法、检验规则及标志、包装、运输和贮存。

1、主题内容与适用范围

本标准规定了混凝土结构防火涂料的术语和定义、产品分类、一般要求、技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于公路、铁路、城市交通隧道和石油化工储罐区防火堤等建(构)筑物混凝土表面的防火涂料。

2、仪器与设备

防火堤防火涂料的技术要求应符合表1的规定。

表1 防火堤防火涂料的技术要求

序号	检盖项自	找术指标	缺陷分类
1	在容器中的状态	经搅拌后呈均匀稠厚流体，无结块	C
2	干燥时间(表干)/h	≤24	C
3	黏结强度/M Pa	≥0.15(冻融前)	A
3	黏结强度/M Pa	≥ 0.15(冻融后)	A
4	抗压强度(MP a	≥1.50(冻融前)	B
4	抗压强度(MP a	≥1.50(冻融后)	B
5	干密度/(kg/m ³)	≤700	C
6	耐水性/h	7 20,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	A
7	耐酸性/h	≥36 0, 试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
8	耐碱性/h	≥ 360 ,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
9	耐曝热性/h	≥720,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
10	耐湿热性/h	≥720,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
11	耐冻融循环试验/次	≥15,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
12	耐盐雾腐蚀性/次	≥30,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
13	产烟毒性	不低于GB/T 20285—2006规定材料产烟毒性危险分级ZA:级	B
14	耐火性能/h	≥2.00(标准升温)	A
		≥2.00(HC升温)
		≥2.00(石油化工升温)
注1:A为致命缺陷，B为严重缺陷，C为轻缺陷。注2:型式检验时，可选择一种升温条件进行耐火性能的检验和判定。

隧道防火涂料的技术要求应符合表2的规定。

表 2 隧道防火涂料的技术要求

序号	检验项目	技术指标	缺陷分类
1	在容器中的状态	经搅拌后呈均匀稠厚流体，无结块	C
2	干燥时间(表干)/h	≤24	C
3	黏结强度/MPa	≥0.15(冻融前)	A
3	黏结强度/MPa	≥0.15(冻融后)	A
4	干密度/(kg/m³)	≤700	C
5	耐水性/h	≥720,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	A
6	耐酸性/h	≥360,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
7	耐碱性/h	≥360,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
8	耐湿热性/h	≥720,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
9	耐冻融循环试验/次	≥15,试验后，涂层不开裂、起层、脱落，允许轻微发胀和变色	B
10	产烟毒性	不低于GB/T 20285—2006规定产烟毒性危险分级ZA:级	B
11	耐火性能/h	≥2.00(标准升温)	A
		≥2.00(HC升温)
		升温≥1.50,降温≥1.83(RABT升温)
注1:A为致命缺陷，B为严重缺陷，C为轻缺陷。注2:型式检验时，可选择一种升温条件进行耐火性能的检验和判定。

3、样品准备

表3 试件底板尺寸与数量

4、试验方法

4.1 耐冻融循环性

4.2 耐冻融循环性

4.3 耐火性能

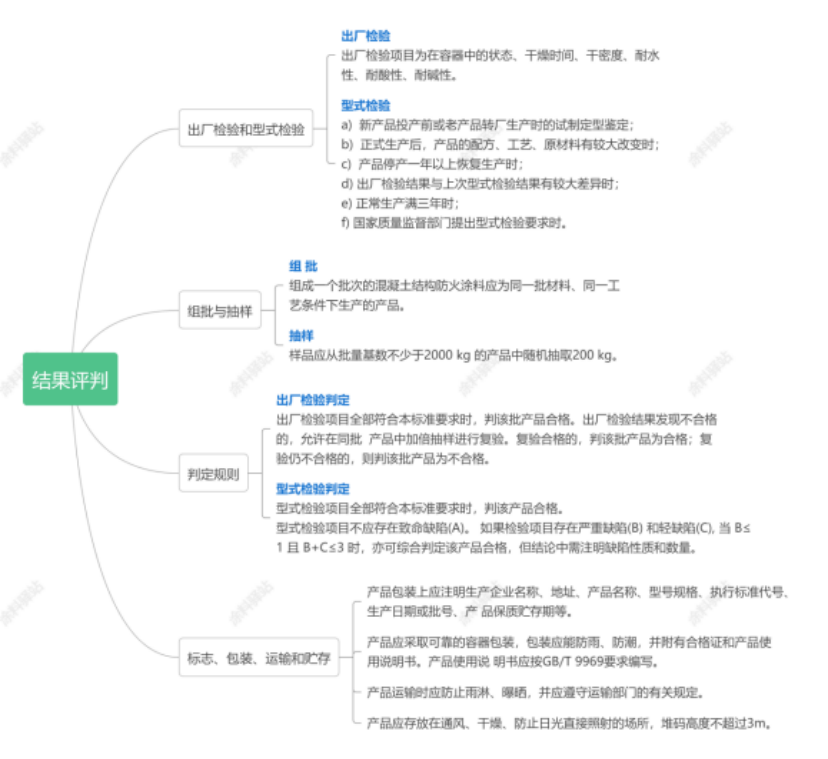

5、结果评判

6、特别提醒

1. 涂料中不应掺加石棉等对人体有害的物质。

2. 涂料可用喷涂、抹涂、辊涂、刮涂和刷涂等方法中任何一种或多种方法施工，并能在自然环境条件下干燥固化。

3. 涂层实干后不应有刺激性气味。

4. 理化性能试件的制备、养护和理化性能试验均应在温度10℃~35℃、相对湿度40%～85%的环境条件下进行，有特殊规定的产品除外。

盐雾箱内的杨料应不影响盐雾的腐蚀性能；从四壁流下的盐水液不应重复使用。盐雾箱内应有空调设备。盘水溶液由化学纯氯化钠和蒸馏水组成、其浓度为(5±0.1)%,pH 值控制在6 .5～7 .2之间。应控制降雾量在1 mL/(h·80cm²)～2mL/(h80cm²)之间。

版权与免责声明:

1.凡本网站注明“来源：涂料驿站”的所有作品，未经本网授权，任何媒体、网站或个人不得转载、剪辑、摘编或利用其它方式使用上述作品。已获本网授权的作品，应在授权范围内使用，并注明“来源：涂料驿站”。违反上述声明者，本网将追究其相关法律责任。

2.凡本网站注明“来源：xxx（非涂料驿站）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网站赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网站转载使用，必须保留本网注明的“稿件来源”，并自行承担版权等法律责任。

3.如涉及作品内容、版权和其他问题，请作者在作品发表之日起一周内与本网站联系，我们将在规定时间内给予删除等相关处理，否则视为放弃相关权利。联系方式：tlyz@tuliaoyizhan.com。
